@tg wan-portАттенюатор – виды и принцип работы
30.07.2020
6660
Они используются для плавного снижения мощности сигнала до уровня, подходящего для приемника. Существует два основных вида оптических аттенюаторов – это регулируемый и нерегулируемый. В первом случае уровень затухания сигнала регулируется, а во втором этот показатель стабилен и указывается в документации к изделию.
Принцип работы аттенюатора
Чтобы снизить мощность оптического сигнала есть несколько способов:
- Создается воздушный зазор;
- Используется смещение (изгиб) тракта;
- Применяются специальные фильтры или призмы.
Принципиально в схеме, на пути у сигнала появляется микро преграда, которая и снижает уровень мощности после ее прохождения. В некоторых случаях устройства могут оснащаться радиаторами охлаждения для быстрого отвода тепла, оно возникает при встрече сигнала с препятствием.

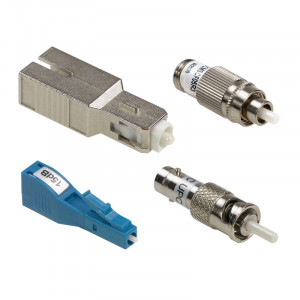

Существует несколько типов аттенюаторов, которые отличаются по типу конструкции:
- Переходник (адаптер или вилка-розетка, f-m);
- Гнездо (розетка-розетка, f-f);
- Шнуры с различными коннекторами;
- Перестраиваемые портативные устройства.
Переходники обычно предназначаются для подключения конечного абонентского оборудования и имеют только фиксированное значение затухания. Гнезда могут оснащаться регулируемыми гайками настройки затухания с микрометрической резьбой. Шнуры имеют вставку из специального поглощающего волокна и чаще всего являются нерегулируемыми. Перестраиваемые электронные аттенюаторы используются для тестирования работы сети при определенных потерях. Изделия этой категории, кроме перестраиваемых аппаратов, относятся к пассивному сетевому оборудованию и не требуют электропитания.
Для чего нужен аттенюатор
Источник сигнала и приемник могут работать с различными мощностями, особенно при использовании усилителей. Устройства помогут привести эти значения к допустимому показателю для приемника, при котором происходит корректная обработка данных. Эти изделия позволяют смоделировать определенный уровень потерь и получить диагностическую информацию о том, как работает сеть в этом случае.
Как выбрать подходящий показатель затухания
Показатели снижения мощности указываются в фиксированном значении или диапазоне dB. Нужно знать параметры ваших передающих и принимающих устройств. Выбор лучше всего доверить сетевому администратору или проектировщику. В нашем каталоге есть сетевое оборудование для построения и диагностики коммуникационных сред любой сложности.
Читайте также
Коммутационные платформы Catalyst
Компания Cisco (CiscoSB\Linksys) – это один из лидеров в производстве высокотехнологичных сетевых решений и оборудования.

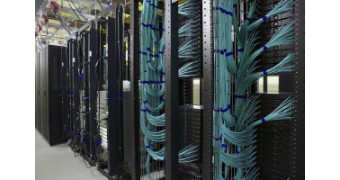

Виды и функции сетевого оборудования

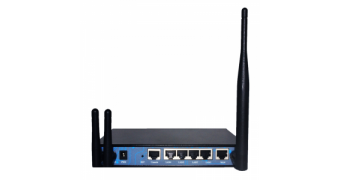

Функции маршрутизатора

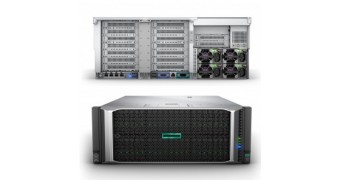

Характеристики сервера
От установленных комплектующих зависит спектр и скорость выполняемых задач.
Какие проблемы могут возникать в работе сервера?
Для чего нужен сервер в офисе, знают почти все. Сервер для офиса должен соответствовать ряду требований, чтобы выполнять свои основные задачи по хранению информации. Кроме того, на сервер также возлагаются такие задачи, как терминальный доступ, обработка баз данных и т.п. Обеспечение стабильности работы сервера для небольшого офиса на 10 или 20 компьютеров также важно, как и для крупной фирмы.

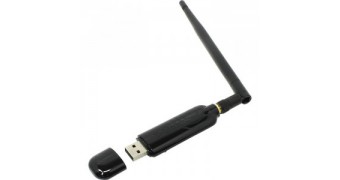

Wi-Fi адаптер для дома и офиса
